    網站首頁 > 產品展示 > 研祥系列 > 嵌入式產品
    提供高性價比的產品,誠信為本,互助互利
    嵌入式產品

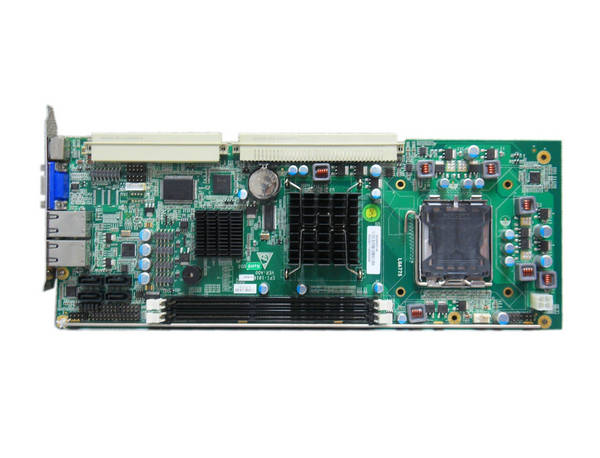

    • EPI2.0標準全長卡 EPI-1816

    • 本站編輯:xghl發布日期:2014-10-30 10:12 瀏覽次數:



    • 支持Intel® LGA775封裝的Core™ 2 Quad、Core™2 Duo、Celeron E1000、Celeron 400系列處理器
    • 支持800/1066 MHz DDRⅢ內存插槽,支持雙通道,最大支持4GB
    • 支持VGA+VGA/VGA+LVDS組合雙顯功能
    • 支持4個SATA接口,RAID可選,8個USB
    • 支持1個并口,2個COM口(預留LPC總線插針,可再擴4個RS232串口),COM1支持RS232/422/485,1個PS/2鍵盤接口,1個PS/2鍵盤鼠標口

    概 述



    EPI-1816系列主板是基于Intel®G41平臺開發的符合EVOC EPI 2.0總線標準(兼容PICMG1.0總線標準)的全長CPU卡,支持Intel市面上主流的Q9400、E8400、E6500、E5300等處理器;雙千兆網口;支持VGA+VGA/VGA+LVDS組合雙顯功能;可廣泛應用于數控、測試、精密加工、工業監控、工業控制、智能交通等領域。

    產品規格


    處理器:





    支持 Intel® LGA775封裝的Core™2 Quad、Core™ 2 Duo,Celeron® E1000和Celeron® 400系列處理器,支持FSB總線頻率800/1066/1333MHz





    芯片組:





    Intel® G41 +ICH7/ICH7R





    內存:

    提供2 條240Pin DDRⅢ 內存插槽,支持Un-buffered ,Non-ECC 內存,支持頻率為800/1066MHz,雙通道,單條內存插槽支持最大內存容量2GB,總支持最大內存容量4GB

    顯示接口:

    支持VGA單顯、18/24bit LVDS單通道/雙通道、雙VGA顯示、VGA+LVDS雙顯示;VGA顯示支持熱插拔功能; VGA1支持最高分辨率及刷新率為2048×1536@75Hz;VGA2支持最高分辨率及刷新率為1920×1200@60Hz;LVDS支持最高分辨率及刷新率為1600×1200@60Hz

    音頻:

    采用HDA標準,支持Mic-in/Line-in/Line-out

    LAN:

    提供2個10/100/1000Mbps網絡接口,LAN1可支持網絡喚醒及網絡PXE啟動

    存儲器:

    提供 4個SATA II 接口

    I/O接口:

    2個COM口(預留LPC總線插針,可再擴4個RS232串口),COM1支持RS232/422/485

    1 個并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式

    8 個USB2.0 接口

    1個PS/2鍵盤/鼠標接口

    1 個8 路數字I/O 接口

    擴展總線:

    提供2個歐式插槽,兼容EPI 2.0總線標準,通過EPI 2.0底板可擴展PCI和ISA設備

    工作環境:

    0℃~60℃;5%~90%(非凝結狀態)

    儲存環境:

    -20℃~80℃, 5%~90%(非凝結狀態)

    看門狗:

    255級,可編程秒/分,超時中斷或系統復位

    電源:

    采用ATX電源通過EPI2.0底板供電,支持S0、S1、S4、S5功能

    尺寸(W×D):

    351.5mm×146.7mm


    ?
